З її допомогою здійснюється кріплення модульного обладнання в електричних шафах, настановних коробках, на щитах. Скорочення DIN означає Deutsches Institut fur Normund (у перекладі - Німецький інститут стандартизації).

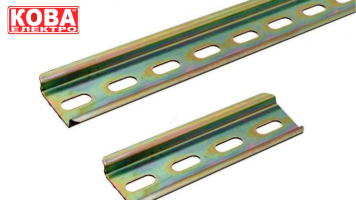

Залежно від міцності і ваги встановлюваних приладів, а також від сили струму, що протікає через клеми, обирається відповідна DIN-рейка. Вона може бути суцільною або перфорованою, алюмінієвою або сталевою з гальванічним покриттям. Випускаються також вироби з насічкою, призначені для поділу на частини. За формою деталь ця дуже схожа на рейку. Сучасне електротехнічне обладнання, адаптоване для кріплення на дин рейку, забезпечене спеціальними губками, які фіксуються за пару секунд. Щоб встановити будь-який модуль, досить надіти його на рейку, а потім віджати губку і замкнути її. Так можна кріпити, наприклад, автомати, ПЗВ, клеми, реле, лічильники електроенергії та масу іншого обладнання. Крім того, дін-рейка може служити заземлювальною шиною.
Порівняно з гвинтовим з'єднанням, застосовуваним раніше, модульна система монтажу на din рейках виявилася набагато зручнішою і практичнішою. Вона має немало плюсів:
-Уніфіковані кріплення дають змогу здійснювати миттєве встановлення і швидкий демонтаж обладнання. З появою DIN-рейок щитові стали компактнішими, оскільки модульні елементи займають мало місця. Рівномірно розташовані отвори перфорації дають змогу надійно прикріпити рейку (а разом із нею й обладнання) до задньої стінки електричної шафи або до стіни приміщення.<Пристрої, встановлені на монтажній рейці, можна в будь-який момент перемістити вздовж неї. Фіксатори по краях не дадуть обладнанню зісковзнути. Придбавши дин рейку із запасом за довжиною, можна за необхідності швидко встановити додаткові модулі.
Стандартна ширина цієї деталі - 35 мм, а довжина - 1 або 2 м, товщина - 1 або 1,5 мм. У метрових виробів допускається також товщина 0,8 мм. Зазвичай вони призначені для поділу на окремі відрізки. У перфорованих рейок крок перфорації може бути різним, але її ширина зазвичай стандартна і становить 6 мм.
Варто згадати, що є ще рейки з нестандартною шириною 15 мм і глибиною 5 мм, але вони використовуються набагато рідше - лише деякі європейські виробники випускають навісне обладнання під цей розмір.
Профілі
Профіль "Омега" отримав свою назву через те, що цей тип рейки схожий на грецьку букву "ω". Стандартна глибина його становить 7,5 мм;
Більшість модульних електротехнічних пристроїв розраховано на цей профіль. Випускаються і більш глибокі (15 мм) рейки. Вони застосовуються для професійного обладнання навісного типу.
Профілі "С" і "G", відповідно, теж схожі на ці дві літери (зокрема, у виробів G-типу один кінець вищий, ніж інший). Найчастіше ці два види профілів використовують для закріплення клемних колодок або апаратних затискачів.
